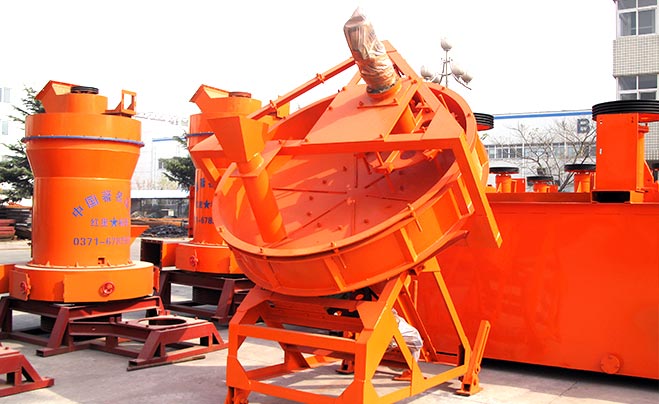

圆盘式造粒机

咨询

圆盘式造粒机技术参数:产品规格Φ2.2m,盘转速14.25转/分,生产能力4-8t/时,配用动力7.5kW,盘斜度调整范围35-55,外形尺寸2.8×2.75×2.58总量2850kg

生产能力：4-24t/h

盘转：14.25-9.1r/min

盘斜度：35-55

圆盘造粒机介绍

圆盘造粒机是一种常用的造粒设备，主要作用是将粉状物料制成颗粒状物料。可用于生产复合肥、药品、化肥等，在医药、化工、农业、工业、煤炭、冶金等各种需要原料造粒的地方。

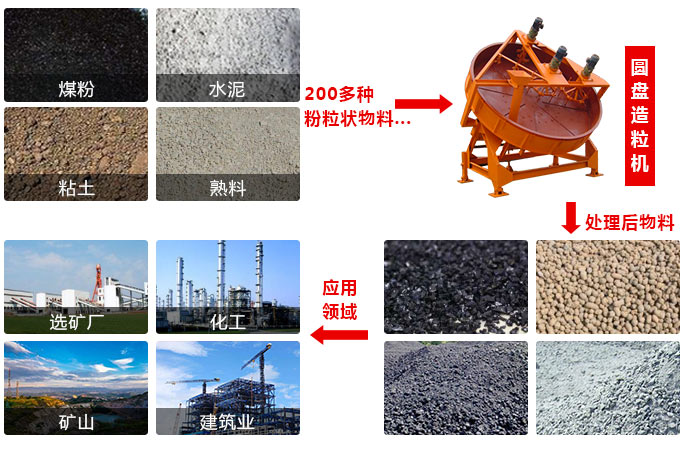

圆盘造粒机物料图

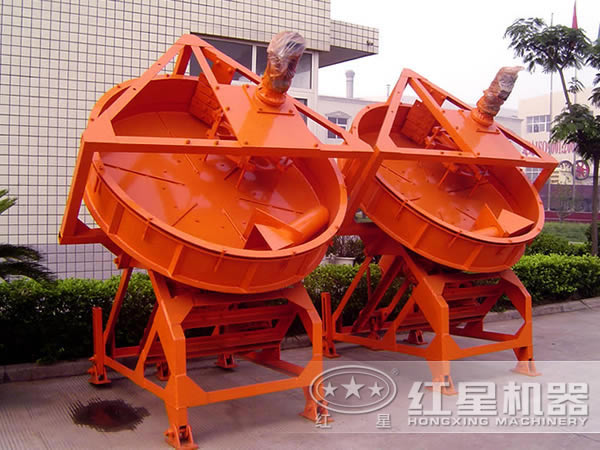

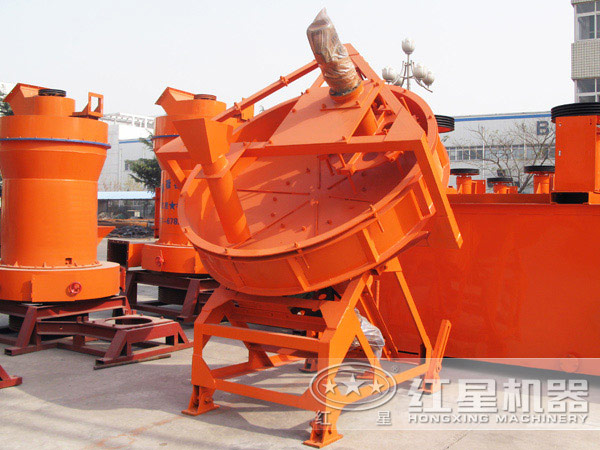

圆盘造粒机图片

圆盘造粒机

圆盘造粒机性能特点

具有以下优点：成球率高、颗粒圆润强度大、操作直观、维修方便等。

圆盘造粒机工作原理

预加水成球盘式全盘成球法。生料粉在双轴搅拌机内被雾化水均匀湿润，形成粒度很均匀的球核，然后送进成球盘中进行成球。料球的水分应控制在12～14%。水应大部分在双轴搅拌机内加入，成球盘中只加入少量的补加水，补加水量控制在0～3%左右。干粉造粒则直接加在成球盘内，并喷洒适量的水份，生料球核进入成球盘后在盘内受离心力，摩擦力和重力的作用，沿抛物线运动。由于物料的粘结性和可塑性，使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角，盘边高，转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度，然后随着倾斜盘体的转动从盘的边部排出盘外。

技术参数

产品规格（m）	盘转 (r/min)	生产能力 (t/h)	配用动力 (kw)	盘斜度调整范围	外形尺寸(m)	总重(t)
Φ2.2	14.25	4-8	7.5	35-55	2.8×2.75×2.58	3.2
Φ2.5	11.81	5-10	7.5	35-55	3.2×2.3×3	3.6
Φ2.8	11.21	12-16	7.5	35-55	3.4×2.6×3.1	4.1
Φ3.0	11.3	15-18	11	35-55	3.7×2.7×3.3	4.8
Φ3.2	9.6	15-20	11	35-55	3.9×2.7×3.4	5.6
Φ3.6	9.1	18-24	15	35-55	4.3×3.1×4.0	7.2
